什么是焓濕圖

將濕空氣各種參數之間的關系用圖線表示，制成焓濕圖，應用甚為方便。包含一定質量干空氣的濕空氣系統，還可能有蒸汽含量的變化，它比簡單可壓縮系統多一個狀態變化的自由度，因此濕空氣的狀態確定于三個獨立參數。
平面圖上的狀態點只有兩個獨立參數，所以濕度圖常在一定總壓力下，再選定兩個獨立參數為坐標制作。采用的坐標可以有各種選擇，常見的有以含濕量和干球溫度為坐標的d-t 圖，和以焓和含濕量為坐標的h-d 圖。各種濕度圖的制作原理和應用方法基本相同，本書主要介紹我國應用較多的焓濕圖，即h-d圖。

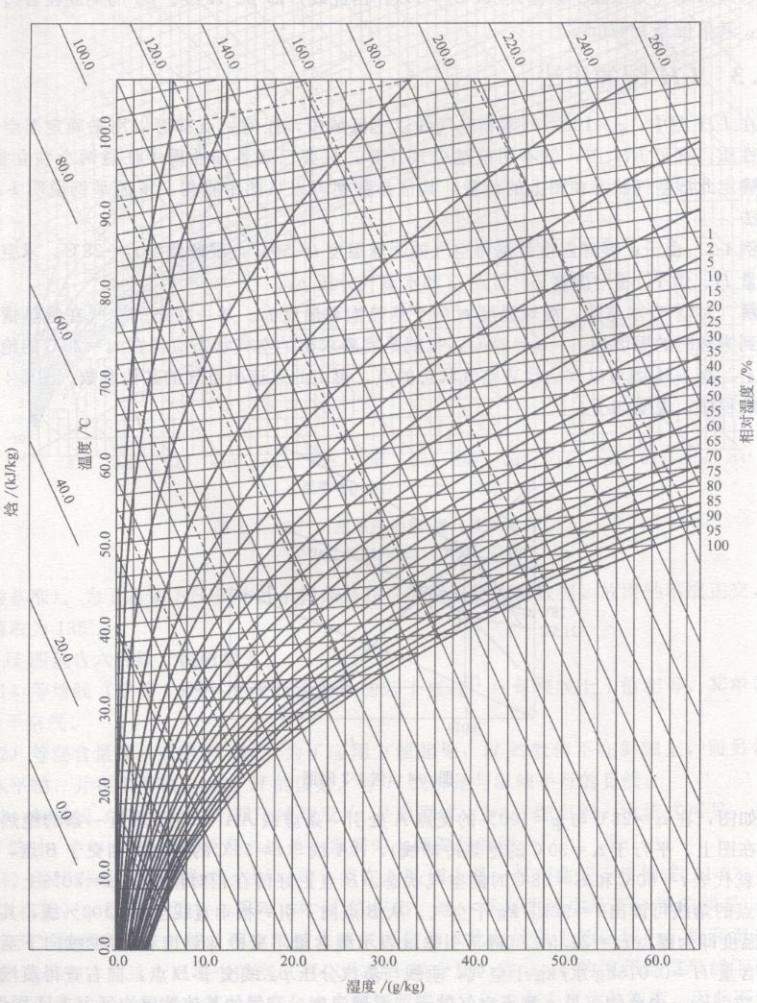

上圖表示 h-d 圖的結構。h-d 圖以焓h為縱坐標，以含濕量d為橫坐標。圖上畫出了定含濕量d，定蒸汽分壓力pv，定露點溫度td、定焓h、定濕球溫度tw，定干球溫度t、定相對濕度各組線簇，對它們之間的關系和形狀說明如下。
定含濕量線簇：定d 線是一垂直線。按照式(7-25a)，在一定的總壓力下，pv與d 值是一一對應的，因此定d 線也就是定pv線。并且，濕空氣的露點溫度td僅確定于蒸汽分壓力pv，因此垂直線簇又是定線簇。
編輯本段定焓線簇　　定焓線簇：h-d 圖以參數h為縱坐標，為使圖線不致過于密集，定h 線作成一組與縱坐標軸夾角為135°的平行直線。相對于1kg干空氣，絕熱飽和過程的能量平衡方程為

或

其中，h為濕空氣的焓，為補充水的焓。由于一般是個很小的值，而且水的焓與濕空氣的焓h和hw相比，數值也是很小的。因此，在計算能量時，(dw–d) 項可以忽略，hw為空氣處于絕熱飽和狀態時的焓，它的數值確定于濕球溫度，即hw= f (tw)。故有
上式表明，h值近似地與tw成單值函數關系，定tw線接近是定h線。我們采用的h-d 圖溫度范圍不高，就用定h 線作為定tw線。
定溫(干球溫度)線：按照式

在溫度t不變的情形下，h與d 成線性關系，其斜率恒為正值，且隨溫度t的升高而增大。所以，在h-d上定溫線是一組斜率為正的斜直線。隨著溫度值的增大，斜率亦逐漸增大。
編輯本段定相對濕度線　　定相對濕度線：定線是一組向上凸的曲線。它表征，在一定值下隨著焓值(或隨溫度)的增加，濕空氣中的含濕量相應增加。在一定的d 值下，相對濕度f隨著溫度的降低而增大，因此定f線隨值增大而位置下移。值大( =100%)的定f線處于下位置，稱為飽和空氣曲線。飽和空氣的干球濕度t、濕球溫度tw和露點溫度td是同一個數值，所以在飽和空氣曲線上標出的溫度值既是露點溫度，又是濕球溫度，也是干球溫度。不存在的濕空氣狀態，因此濕空氣狀態點都在飽和曲線的上方。
應該注意，濕度圖是在一定的總壓力下制作的，對應于不同的總壓力有不同的濕度圖。
